Die Anleitungen lassen sich auf jeden open draw / DTL Verdampfer übertragen der eine klassische runde Luftdüse besitzt. In diesem Beitrag zeige ich es an der RBA (Selbstwickeleinheit) des SubTank Mini.

Inhalt

Einleitung

Die Größe der Luftdüse von open draw Verdampfern liegt meist bei weit über 2 mm. Bei der SubTank Mini RBA zB hat sie einen Durchmesser von 3,3 mm und ist damit eindeutig für DTL konzipiert. Dampft man damit klassisch MTL dann kann man bei weitem nicht den Luftstrom aufbauen der für ein gutes Dampferlebnis nötig ist. Durch den großen Düsen-Querschnitt sinkt die Strömungsgeschwindigkeit des Luftstroms auf die Wicklung erheblich. Und mit einer geringen Geschwindigkeit der Luft bekommt man nur dünnen Dampf und weniger, oder sogar schlechten Geschmack.

Außerdem erlaubt eine genau auf den Nutzer abgestimmte Wicklungsdüse die AFC komplett zu öffnen. Somit ist die höchste Luftgeschwindigkeit immer in der Wicklungsdüse und nicht außen an der AFC – das bringt den bestmöglichen Geschmack.

Und ganz nebenbei vergrößert dieser kleine Airflow-Mod die Sifffreiheit des Verdampfers noch weiter, da wir eine Wicklungsdüse bekommen die sich in der Höhe justieren lässt. Wenn mal durch Druckschwankungen viel Liquid in die VD-Kammer gerät läuft das Liquid nicht gleich durch die Wicklungsdüse zur AFC raus. 🙂

Methode O-Ringe & Aderendhülse

Die O-Ring Methode nutze ich am liebsten. Es sitzt bombenfest und ist sehr schnell und einfach einzusetzen. Beim SubTank habe ich 10 Clone RBAs in Rotation und da würde ich ungern über 50 Euro nur für die Luftreduktionsschrauben von Pipeline ausgeben. 😉 Als Bonus bekommt man beim selber machen noch eine höhenverstellbare Luftdüse die garantiert kein Liquid nach unten in die Basis lässt.

O-Ringe für einen Verdampfer berechnen

In dieser Anleitung ist alles an einem 3,3 mm Original-Luftloch gezeigt. Wenn man O-Ringe mit einer anderen Düse als 3,3 mm nutzen will dann sollte man vorher rechnen:
Der Durchmesser der originalen Düse, sagen wir zB 4 mm, minus den Außendurchmesser der gewünschten Aderendhülse, sagen wir 2,6 mm. Bleiben 1,4 mm übrig, die man durch 2 teilt, dann hat man den Spalt der rundum zwischen Aderendhülse und originalem Luftloch bleibt und weiß somit wie dick der O-Ring sein muss. Formel:

Original-Luftloch minus Hülsenaußendurchmesser geteilt durch 2 = O-Ring-Dicke

In diesem Beispiel also 4,0 – 2,6 / 2 = 0,7 mm O-Ring-Dicke („Schnurdicke“)
Da würde man sehr wahrscheinlich mit einem O-Ring mit 2 mm Durchmesser und 1 mm Schnurdicke gut hinkommen. Falls es doch zu stramm ist kann man einfach einen kleineren O-Ring nehmen. Dieser dehnt sich dann stärker und so verringert sich seine Schnurdicke. Hier ist das Prinzip beschrieben: 3,3 mm auf 2,20 mm Luftdüse
Du hast nichts um das Luftloch auszumessen? Dann wird’s nun wohl doch mal Zeit für einen Messschieber 😉 AM|EB|FT|GB

Methode Mesh & Aderendhülse

Mesh hat den Vorteil flexibel anpassbar zu sein. Man muss nichts rechnen, dafür aber ein bisschen rumprobieren damit es stramm sitzt. Das Mesh zieht sich natürlich mit Flüssigkeit voll. Probleme das es unten abtropft hatte ich aber keine. Ich denke es hat genug Kapillarkraft um Flüssigkeit sicher und dauerhaft festzuhalten.

Man kann auch nur Mesh verwenden, ohne Aderendhülse. Allerdings hält es bei weitem nicht so gut, da es nicht zwischen Aderendhülse und Original-Luftloch fest eingeklemmt ist. Außerdem ist das Ergebnis vom Luftstrom nicht so zufriedenstellend ist wie mit dem glatten „Rohr“ einer Aderendhülse.

Zwischengrößen

Zwischengrößen lassen sich durch vorsichtiges Zusammenbiegen der Austrittsöffnung realisieren. Wem zB die 1,4er Düse immer noch zu weit ist kann diese noch weiter verkleinern. Dabei wird die Austrittsöffnung oval, was dann in Längsachse zur Wicklung stehen sollte.

Anleitungen

3,3 mm auf 1,4 mm mit Aderendhülse & O-Ringen

  • 1,0 mm2 Aderendhülse
  • 3x O-Ringe mit 1 mm Schnurdicke und 1,5 mm Durchmesser
    Bezugsquellen

Ich habe drei Ringe genommen damit es nicht kippelt. 2 Ringe funktionieren aber auch. Wenn man die Düse dann ausrichtet bleibt sie in Position.

1-subtank-mini-airflow-mod

Der Durchmesser passt perfekt. Mit 3,6 mm ist es gerade etwas größer als das 3,3 mm große Luftloch des Verdampfers:

2-subtank-mini-airflow-mod

So in die Pinzette genommen kann man die neue Düse wunderbar einsetzen. Einfach runter drücken:
3-subtank-mini-airflow-mod

4-subtank-mini-airflow-mod

Die O-Ringe drücke ich dann mit der Pinzettenspitze noch etwas tiefer rein…

6-subtank-mini-airflow-mod
…bis die Düse fast plan mit der originalen Düse ist.

5-subtank-mini-airflow-mod

Nun sind die O-Ringe vor der Hitze der Wicklung geschützt. Man könnte auch noch etwas Watte drum modellieren, aber ich denke das reicht so vollkommen, es kommt ja ständig Kälte von unten….

Die neue Düse funktioniert wunderbar. Der Zugwiderstand ist so für mich perfekt, obwohl ich in den Kanger-BCC-Dampfen eigentlich eher 1,6 mm mag.

3,3 mm auf 1,65 mm mit Aderendhülse & O-Ringen

  • 1,5 mm2 Aderendhülse
  • 3x O-Ringe mit 1 mm Schnurdicke und 1,5 mm Durchmesser
    Bezugsquellen

Es passen die gleichen O-Ringe wie bei der 1 mm2 Hülse. Man bekommt sie problemlos rein wenn man sie mit Liquid nass macht. Ich stecke die Ringe aber nicht so tief rein, damit ich es später bei Bedarf leicht wieder rausbekomme. Dazu lasse ich auch die Aderendhülse etwas überstehen, damit ich die später mit einer Zange leicht packen könnte, sollte ich mich mal umentscheiden wollen.

3,3 mm auf 2,1 mm mit Aderendhülse & O-Ringen

  • 2,5 mm2 Aderendhülse
  • 3x O-Ringe mit 1 mm Schnurdicke und 0,75 mm Durchmesser
    Bezugsquellen

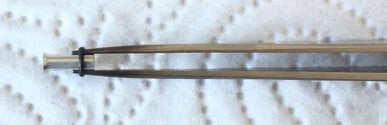

Da die Hülse außen einen Durchmesser von 2,6 hat bleibt nur ein 0,45 mm großer Spalt zwischen Hülse und dem 3,3 mm großen Luftloch. Theoretisch benötigt man also einen O-Ring der 0,5 oder vielleicht 0,75 Schnurdicke hat. Da diese bei Lelebeck nicht erhältlich sind, und nach meiner Recherche auch sonst eher schwer zu bekommen sind habe ich einen sehr kleinen O-Ring genommen der durch die Dehnung dünner wird. Um ihn über die Hülse zu bekommen habe ich ihn auf die Spitzpinzette geschoben, diese geöffnet, und dann die Hülse in den Ring schräg „hineingekippt/geschoben“:

o-ring-auf-aderendhuelse

So, heute mal nicht zum shoppen nach New York.
Unterstütze lieber diese Themen:
Akkuträger-Tests  Verdampfer-Tests.

3,3 mm auf 2,1 mm mit Aderendhülse & Mesh

1-subtank-rba-coil-airflow-mod

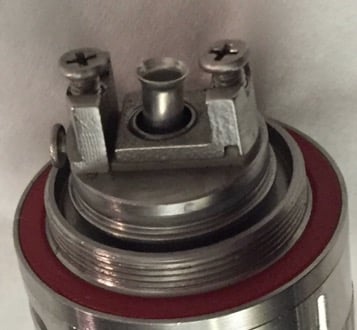

Da die Hülse natürlich nicht genau passt…

2-subtank-rba-coil-airflow-mod

… nehme ich nun ESS Sieb/Mesh und schneide es auf 8 x 76 mm. Das Mesh rolle ich auf die Aderendhülse. Wenn es nicht ganz eng anliegt kann man einfach immer weiter in der Rollrichtung rollen, es legt sich dann von selbst immer enger an. Ist es überall eng anliegend passt es stramm in die originale 3,3 mm Luftdüse. Achtet wieder auf die Rollrichtung des Mesh, dann geht es leichter in die Schraube reinzudrehen. Sollte es zu dick sein, einfach eine halbe Umdrehung abrollen, abschneiden, und noch mal probieren.

3-subtank-rba-coil-airflow-mod4-subtank-rba-coil-airflow-mod

Ergebnis ist eine 2,1 mm Luftdüse, die sich am Ende noch etwas aufweitet. Ich habe sie mit Absicht etwas rausstehen lassen.

5-subtank-rba-coil-airflow-mod

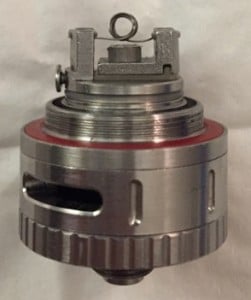

Für mich sind 2,1 mm für MTL aber immer noch zu offen, daher…

3,3 mm auf 1,65 mm mit Aderendhülse & Mesh

Genauso vorgehen wie oben bei 3,3 mm auf 2,1 mm

6-subtank-rba-coil-airflow-mod

3,3 mm auf 1,4 mm mit Aderendhülse & Mesh

Genauso vorgehen wie oben bei 3,3 mm auf 2,1 mm

Bezugsquellen

Aderendhülsen

Durchmesser
Innen x Außen
Aderendhülse Quelle
1,4 x 1,75
Länge: 5,9
1,0 mm2 Aderendhülse Sets mit allen Größen:
AM|EB|FT
1,65 x 2,1
Länge: 6,9
1,5 mm2 Aderendhülse
2,2 x 2,6
Länge: 7,9
2,5 mm2 Aderendhülse

1,0 bis 2,8
Länge: 8

Röhrchen aus dem Anglerbereich, noch nicht getestet.
Durchmesser-Angaben: Innen- oder Außenmaß?
FT
(Größen im Popup)

O-Ringe

Durchmesser Schnurdicke Quelle
1,5 mm 1  mm Lelebeck, Nr 1131
0,75 mm 1  mm Lelebeck, Nr 1130

Mesh

AM|EB|FT|GB. Welche Maschenweite man nimmt ist egal. 400, oder auch 300 ist das übliche.

Sonstiges

Für die SubTank Mini RBA:
Wer nicht selbst Hand anlegen möchte findet fertige Reduzierschrauben (1,5 und 2,0 mm) von Pipeline in der Auflistung der SubTank Ersatzteile/Mods.
