Dies ist eine bebilderte Anleitung zur Erneuerung/Restaurierung von Kanger BCC/“Single Coil“ und SOCC Verdampferköpfen.

Infos zu Vorbereitung, benötigtes Material und den Link zur Anleitung von BDC/“Dual Coil“ Köpfen findet ihr in der Einleitung.

• Verdampferkopf öffnen
• Alten Docht entfernen
• Reinigung
• Watte einziehen
• Fast fertig!
• Links & Kommentare

Verdampferkopf öffnen

Schraubt den Verdampferkopf am besten in eine Verdampferbasis, um den Kopf besser halten zu können!

Zum öffnen des Verdampferkopfs muss der geriffelte Kamin oben ab. Dazu zuerst die Gummikappe abnehmen:

Der Kamin selbst lässt sich ohne Werkzeug einfach  abkippeln.
Der Blick ist frei ins Innere:

Oben auf liegt ein Stück Silikatschnur („Flavour Wick“). Diese brauchen wir nicht mehr und kann weg, darunter ist die eigentliche Wicklung:

Bei gebrauchten Köpfen sieht das nicht so schön aus. 😉 Die Glasfaserschnur ist im Normalfall braun, meist leicht angekokelt, oft auch mit dem Draht verbacken.

Alten Docht entfernen

Schneidet mit einer sehr scharfen dünne Schere (Nagelschere) den Docht auf einer Seite ab. Schön dicht an der Wicklung, aber ohne den Draht zu zerschneiden. Ihr müsst euch ggf. mit der Spitze der Schere etwas durchschnippeln, da der Docht etwas dick für eine Nagelschere ist.

Auf der anderen Seite greift ihr nun mit der Pinzette einzelne Fasern und zieht sie heraus. Die in der Mitte gehen oft am leichtesten heraus. Ist der Anfang gemacht gehen die anderen immer leichter.

Es kann sein das am Schluss einige Fasern stur an der Wendel kleben und sich nicht lösen lassen. Das ist ok. Versucht nicht sie mit Gewalt zu entfernen. Wir kümmern uns im nächsten Schritt darum:

Reinigung

Update: Mittlerweile würde ich einen Wet Burn empfehlen. Der geht schneller, bringt ein hervorragendes Ergebnis, und der Isolator gerät nicht in Gefahr angeschmurgelt zu werden:
Reinigung mit Wet Burn

Watte einziehen

Ich empfehle euch KGD-Watte zu verwenden, sie hat den neutralsten Geschmack. Hier sind KGD- und Drogerie-Watte beschrieben, falls ihr nicht so schnell KGD besorgen könnt. 😉

Im folgenden Bild ist oben Drogerie Bio Watte zu sehen, hier aus einem Ebelin Watte Pad gepult:

Der Wattestreifen darunter ist ein Streifen KGD Watte, in etwa doppelt so dick  wie der Wicklungsdurchmesser. Da die Wattepads eine Faserrichtung haben muss man sie längs abschneiden, mit der Faserrichtung. So behält die Watte die höchste Stabilität beim Durchziehen und hat die besten Nachflusseigenschaften.
So wie auf dem Bild würde ich diesen Streifen für diese Wicklung verwenden.

Die Drogerie Watte zu einem „fluffigen“ Strang Formen und auf einer Seite (evtl mit Liquid leicht befeuchtet) zu einer Spitze drillen:

KGD Watte braucht man nicht formen, die Spitze zwirbeln reicht aus.

Mit der Spitze lässt sich die Watte (auch mit den Fingern) leicht in die Wicklung einführen…

….und dann von der anderen Seite durchziehen:

Die Watte sollte beim Einziehen von der Wicklung leicht „zusammengedrückt“ werden und beim Ziehen sollte ein Widerstand zu spüren sein. Dabei sollte sich die Wicklung kaum oder nur leicht bewegen, schon gar nicht verbiegen. Geht es zu leicht, bisschen mehr Watte nehmen, geht es zu schwer, dann Watte rückwärts wieder raus und mit etwas weniger Watte nochmal versuchen.

So sollte es mit Drogerie Watte dann in etwa aussehen:

Prüft ob die Wicklung schön in der Mitte des Verdampferkopfes sitzt. Sie darf, wie schon geschrieben, nicht die Wände berühren. Ggf. schiebt ihr sie mit der Pinzette in die Mitte zurück.

Watte abschneiden, dass diese ca 1-2 mm übersteht, die Enden mit einem spitzen Gegenstand „aufpuscheln“, also schön bauschig machen, sonst kann es später siffen:

Fast fertig! – Endmontage

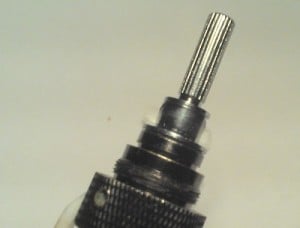

Den Kamin wieder montieren. Er lässt sich einfach aufdrücken:

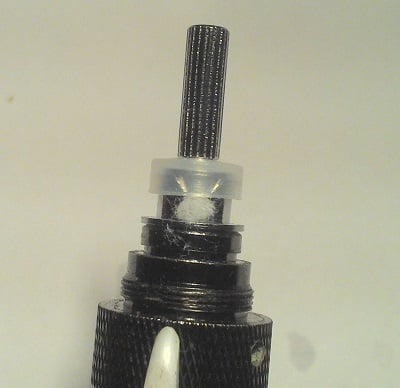

Die Silikon-Kappe nicht vergessen – diese dichtet den Tank zur Verdampferkammer hin am Kamin ab. Ohne Kappe kann das Liquid zwischen Kamin und Luftrohr, rinnt darüber in die Verdampferkammer und über den Pluspol untern raus, „we call it siffen“ 😀

Wenn ihr ein Ohm-Meter habt dann prüft ihr jetzt ob der Verdampferkopf einen Kurzschluss hat. Falls ja, Kamin wieder abmachen und schauen wo der Draht die Wand der Verdampferkammer berührt und die Wicklung/Draht entsprechend korrigieren.

Den Kopf in den befüllten Verdampfer schrauben. Bei Watte muss man nur einen kleinen Moment warten bis die sie sich voll gesogen hat. Die ersten zwei drei Züge macht ihr ohne zu feuern, damit sich Unterdruck und voller Nachfluß einstellen kann, dann aber dampfen, wundern und glücklich sein! 😀

(Morgennebel dankt enolc für diesen tollen Beitrag! 🙂 )
