Twisted Coils wickeln – Anleitung

Twisted Coils Wickelanleitung - Drill 71
Show-Coil: 2×0,20 V2A bis zum Reißen, 140mm2, 29HC, 11,5U auf 1,8 Wihi.

Eine Wickelanleitung fĂŒr Twisted Coils (verdrillte DrĂ€hte). Was man beim Wickeln beachten sollte, kokelnde Freistrecken verhindert, und wie man den Widerstand beliebig anpassen kann.


Inhalt

Falls bei den Begriffen im Beitrag Fragezeichen ĂŒber'm Haupthaar aufplöppen: AbkĂŒrzungen & Begriffe

Twisted Coils Vorteile

Twisted Coils Wickelanleitung - Drill 56

Twisted Coils aus DrĂ€hten mit 0,20 mm Durchmesser, oder dĂŒnner…

  • …haben ein sehr gutes OberflĂ€che-zu-Masse VerhĂ€ltnis.
  • …sprechen schnell an, auch bei „wenig“ Watt.
  • …können die Dampfreichweite teils erheblich erhöhen. Beispiel: Smok RPM RBA – Test & Wickelanleitung
  • …haben keinen Siedeverzug, knallen daher nicht, und schießen keine heißen Liquidtropfen in den Mund.
  • …werden nicht schlagartig brutal heiß – beliebig lange ZĂŒge sind möglich.
  • kochen nicht sekundenlang nach.
  • heizen den Verdampfer nicht so stark auf.
  • …können mit der gleichen Wicklung sehr kĂŒhlen oder schön warmen Dampf erzeugen.
  • …haben einen sehr breiten sweet spot in dem es schmeckt. Über 100% Leistungssteigerung mit der gleichen Wicklung sind möglich, ohne das der Geschmack leidet.
  • …sind durch den breiten sweet spot, und das Ansprechverhalten, auch sehr fĂŒrs mechanische Dampfen interessant.
  • …sind bei OberflĂ€che und elektrischem Widerstand praktisch frei konfigurierbar.

Twisted Draht

…ist ein Wickeldraht der aus mehreren einzelnen DrĂ€hten besteht, welche miteinander spiralförmig verdrillt sind.

Möchte man ihn selbst herstellen kann man zum Verdrillen beispielsweise einen Mini-Akkuschrauber  AM|EB|FT|GB  nehmen, einen Schraubhaken  AM|EB  einspannen, daran den Draht befesten (mehrmals durchziehen zB), und auf der anderen Seite mit einer Zange festhalten.

Es ist essentiell wichtig das alle DrÀhte straff gespannt sind, sonst stehen Drahtteile spÀter zu weit aus der Wicklung heraus, die zu Hot Spots werden, und schööön lecker schlechten Geschmack / Beigeschmack erzeugen können.

Hat man den gewĂŒnschten Grad der Verdrillung erreicht sollte man die Zugkraft unbedingt noch aufrecht erhalten und den Akkuschrauber von Hand 1-2 Umdrehungen zurĂŒck drehen, weil der Draht sonst knicken wird – er steht unter Spannung…

Man kann Twisted Draht auch fertig kaufen, siehe unten bei den Links.

Wickeltechnik

FĂŒr den Drill-Einstieg sind 0,20er DrĂ€hte ideal. Wenn man schon gut wickeln kann dĂŒrfen es auch 0,16er DrĂ€hte sein. Beim Wickeln sollte man folgendes beachten:

Titan, Kanthal, NiChrom, muss man unter permanentem Zug wickeln. Und im ganz besonderen gilt das fĂŒr Twisted Coils. Tut man das nicht federt die Wicklung stĂ€rker zurĂŒck und wird ungleichmĂ€ĂŸig – letzteres kann dann zu Hot Spots = Kokeln fĂŒhren.

Den Draht immer gut straff halten, niemals locker ohne Zug wickeln. Wenn Du eine Umdrehung rum bist hĂ€ltst Du mit dem Zeigefinger das gewickelte fest (Du drĂŒckst einfach auf die Wicklung), lĂ€sst den Draht mit der anderen Hand los, und fasst ihn wieder neu an. Und dann machst Du wieder unter Zug die nĂ€chste Umdrehung:

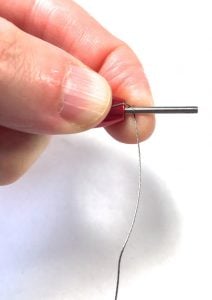

Twisted Coil wickeln: Mit Zeigefinger festhalten. Twisted Coil Wickeltechnik

Wickelst Du ohne zwischendurch loszulassen, dann verwindest Du den Draht in seiner LĂ€ngsachse, und er kann mehr Spannung / Eigenleben bekommen.

Probiere mal ein bisschen, Übung macht den Meister… Wenn du mit der „Zeigefinger-festhalten-Methode“ arbeitest kannst Du nach jeder Umdrehung mit der anderen Hand ganz gemĂŒtlich einen Schluck Kaffee trinken. 😉

Guckst du: Vaping-Tools. 🙂

Federn und federn lassen

Eine Twisted Coil federt nach dem Wickeln etwas mehr zurĂŒck als eine normale Coil. Deshalb muss man 1-2 Windungen mehr wickeln als man final haben möchte (wie man das korrigiert kommt gleich noch).

Wie stark der Draht zurĂŒckfedert hĂ€ngt von diesen Faktoren ab:

  • Titan / Kanthal / NiChrom federn in dieser Reihenfolge am stĂ€rksten. Edelstahl federt am wenigsten.
  • Durchmesser der Drill-DrĂ€hte: Je dĂŒnner, desto weniger StabilitĂ€t, und mehr Eigenleben.
  • Anzahl der Drill-DrĂ€hte: Je mehr, desto mehr StabilitĂ€t.
    Trotzdem wĂŒrde ein Draht aus 10x 0,05 sehr labil sein. Der Durchmesser der EinzeldrĂ€hte ist der Hauptfaktor fĂŒr StabilitĂ€t.
  • Anzahl der Windungen. Je mehr Windungen man wickelt, umso mehr wird der Draht zurĂŒckfedern.
  • Durchmesser der Wickelhilfe. Je grĂ¶ĂŸer, desto mehr federt es zurĂŒck und der finale Durchmesser der Wicklung vergrĂ¶ĂŸert sich. Bei 3x/4x 0,16er Kanthal auf einer 2mm Wickelhilfe ist der Effekt sehr gering, darĂŒber wird er spĂŒrbar grĂ¶ĂŸer.
    Um eine 3mm (ca.) Coil zu erhalten kann man auf einer 2,5 mm Wickelhilfe wickeln.
  • Zugkraft beim Wickeln. Ist sie zu gering begĂŒnstigt dass das Federn erheblich. Wickel-Tools wie zB der Coil Master bauen keine Zugkraft auf den Draht auf und sind fĂŒr Twisted eher ungeeignet.
Optional: Draht vorglĂŒhen


Um die Federspannung des Drahtes zu verringern kann man Draht vor dem Wickeln ausglĂŒhen – zumindest ist das eine alte „Dampferweisheit“. Wieviel das VorglĂŒhen tatsĂ€chlich bringt mĂŒsste mal in 1:1 Vergleichstest herausgefunden werden…

VorglĂŒhen im Verdampfer

Spanne den verdrillten, aber noch ungewickelten Draht in den Verdampfer und glĂŒhe ihn  schwach aus. Du kannst mit der Pinzette gegen den Draht hauen um Hot Spots zu entfernen (nach dem Wickeln noch mal…).

VorglĂŒhen mit Gasbrenner

Mit einem Gasbrenner  AM|EB|FT  kann man den Draht ebenfalls vorglĂŒhen, es ist aber anspruchsvoller in der Handhabung. Wenn Du nicht irgend einen besonderen Grund hast, glĂŒhe den Draht im Verdampfer.

Man sollte die Flamme nicht quer und frontal auf den Draht richten, weil man damit jeweils nur einen kleinen Punkt des Drahtes erwĂ€rmt und sich das ganze schlecht dosieren lĂ€sst. Wenn man die Flamme lĂ€ngs zum/neben den Draht fĂŒhrt, und den richtigen Abstand hat, geht es besser. Da sich der Draht beim Erhitzen gern verwindet und stĂ€ndig „aus der Flamme abhaut“, kann es sehr hilfreich sein ein Ende im Schraubstock oder Ă€hnlichem zu fixieren, damit er eine gerade feste Strecke bildet.

Man kann auch wickeln ohne zu glĂŒhen, und den noch immer unter Zug stehenden Draht auf der Wickelhilfe glĂŒhen (dauert lang bis die Wickelhilfe genug erhitzt ist), und das Ganze dann im Wasserglas abschrecken. Dazu wird man entweder drei HĂ€nde brauchen (gut wer neben einem Atomkraftwerk wohnt), oder einen Brenner mit Standfuss…
GlĂŒhe den Draht nicht tot – eine dunkel-/kirschrote GlĂŒhfarbe reicht dicke.

Freistrecken positionieren

Um die Freistrecken (Anschlussbeinchen) final auf die exakte Position zu bringen muss man die Wicklung ggf. wieder etwas abwickeln. Ich wickle immer 1-2 Umdrehungen mehr, was gut ist wenn man nicht weiß um wieviel der Draht beim Loslassen zurĂŒckfedern wird.

Twisted Coil: Freistrecken ausrichten.Ich nehme wieder den Zeigefinger, halte damit die Wicklung fest, und ziehe nun einfach langsam am Draht, auf der Anfangsseite der Wicklung. Damit kann man definiert abwickeln, und man wird auch den krummen Anfang der Wicklung los – im Bild ist der Anfang der Wicklung nun auf der rechten Seite:



Zum Abwickeln wirklich nur am Draht ziehen, keine Wickelbewegung machen – damit wĂŒrde man nur das zurĂŒckfedern vergrĂ¶ĂŸern, bzw den Durchmesser am Anfang der Wicklung vergrĂ¶ĂŸern – das will man nicht, wegen Hot Spot Gefahr…
Beim Ziehen lĂ€sst Du den Zeigefinger „mitrollen“. Stoppe das Ziehen bevor Du die finale Position erreichst, denn das Beinchen wird beim Loslassen noch von selbst etwas in die gewĂŒnschte Richtung gehen.

Hat man zuviel gezogen muss man „neu“ wickeln: Alles wieder so festhalten wie ganz am Anfang, Wicklung komplett straff ziehen (so das alle Wendel wieder eng an der Wickelhilfe anliegen), und wieder einige Umdrehungen wickeln. „Einige Umdrehungen“, weil Du beim straff ziehen relativ viel „abwickeln“ wirst. Das siehst Du dann schon alles, und mit etwas Übung / Erfahrung ist es wirklich kein Hexenwerk.

Die Windungszahl kontrolliere ich final noch mal unter der Lupe, und korrigiere sie noch mal, falls ich mich verdaddelt habe, was natĂŒrlich nie vorkommt. 😉

Watte

Wenn man bisher mit Dickdraht gewickelt hat dann wird man sich fragen wie man die Watte durch die Wicklung bekommen soll, ohne sie in einen ansehnlichen Klumpen Altmetall zu verwandeln. Es ist nicht so schwer, nur gewusst wie und ein klein wenig Übung. Das folgende gilt fĂŒr „Japanwatte“, wie zB Ko Gen Do: AM|EB. Andere Wattesorten können unter UmstĂ€nden eine andere Menge in der Coil erfordern.

Einen Tropfen Liquid auf das Ende des Dochtes geben und auf 1-2 cm LĂ€nge rund zwirbeln. Dieser Teil ist nun hart und kann direkt so durch die Wicklung gesteckt werden:

Twisted Coil Wickelanleitung: Watte in Coil

Dieses harte Ende soll die Coil fast ausfĂŒllen, aber noch vollkommen locker hindurch zu schieben sein, dann stimmt die Menge auf jeden Fall. Ich schneide die KGD meist so das ich noch beide DeckblĂ€tter abnehme, manchmal bleibt aber auch eins drauf. Da sie sich gut lagenweise abnehmen lĂ€sst kannst Du mit der Menge experimentieren bis es passt – Du kannst auch wieder eine Schicht zugeben wenn es zu dĂŒnn war.
Nach dem Zwirbeln gleich durchstecken, denn die Watte geht nach kurzer Zeit wieder ein klein wenig auf, wie auf dem Foto schon zu sehen ist.

Nun kannst Du die Watte mit den Fingern greifen und ganz durchziehen. Mit der anderen Hand und einer Pinzette stĂŒtzt Du das Wicklungsbeinchen ab, damit sich die Wicklung nicht verbiegt:

Twisted Coil Wickelanleitung - Freistrecke abstĂŒtzen.

Falls Du die Wendel mit etwas Abstand gewickelt hast werden sie sich jetzt zusammenschieben, das it völlig ok. Bei Twisted bleibt zwischen den Wendeln sowieso immer genug Raum, weil sie nicht glatt sind, und sich nur punktuell berĂŒhren.

Den mit den Fingern gezwirbelten Watteteil schneide ich dann noch ab – denn wer weiß schon so genau wo ich mit den Flossen vorher gewesen bin! … 😀 Im Ernst, den kann man fĂŒrs Modellieren am Liquidloch eh nicht gut gebrauchen, also weg damit.

Twisted Coil Wickelanleitung - Fertig

Die Bewattelung an den Liquid-Löchern soll hier nicht weiter Thema sein, nur eine wichtige Sache noch:

Freistrecken verpacken (Wichtig!)

Deine Twisted Coil wird grandios schmecken, aber nicht wenn die Freistrecken (Anschlussbeinchen) ĂŒberhitzen!

Bei kleinen Leistungen, oder bei 0,20 dickem Draht, reicht es meist noch wenn man die vorhandene Docht-Watte einfach an die Freistrecken anlegt.

Bei 0,16 Draht, und/oder hohen Leistungen können die Freistrecken ĂŒberhitzen und den Geschmack flach / komisch und evtl. metallisch / scharf werden lassen. Das kannst Du verhindern indem Du die Freistrecken  sorgfĂ€ltig und rundum in Watte verpackst. Das geht mit trockener oder nasser Watte, schau was Dir besser liegt. Ich zeige es hier anhand trockener Watte:

Trenne die ĂŒberstehende Watte in einen großen Hauptstrang und einen kleineren Strang:

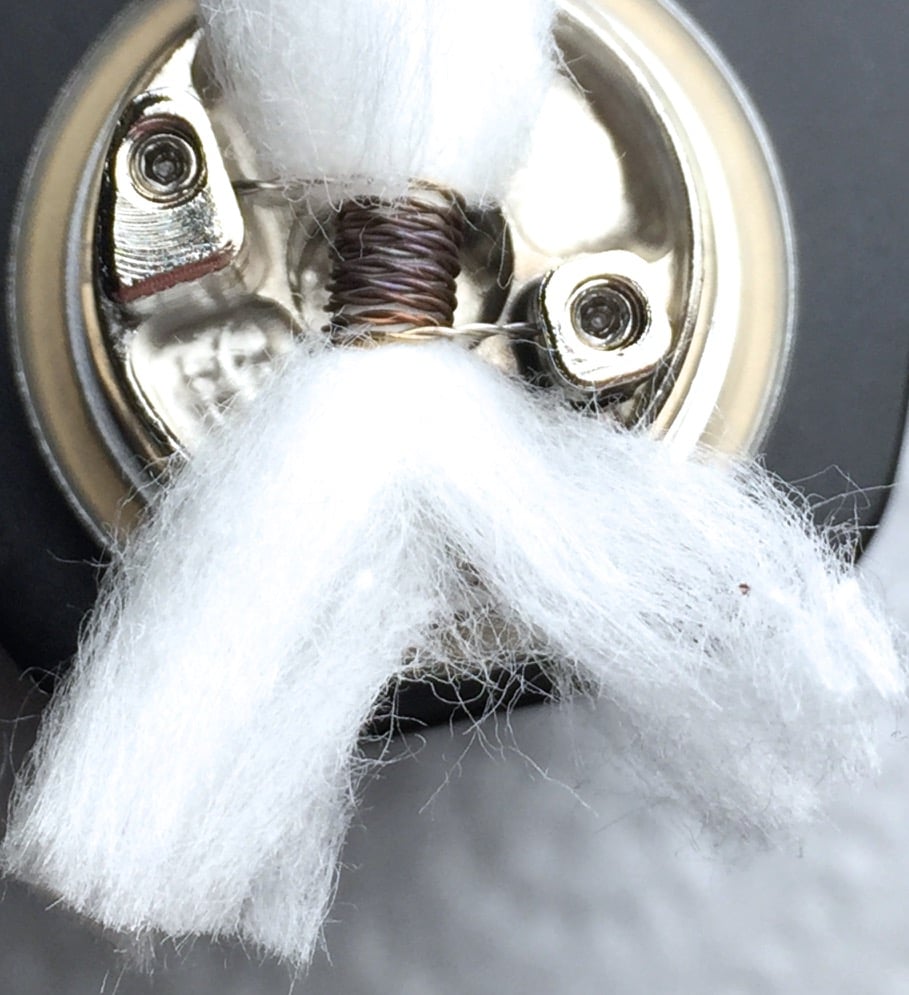

Twisted Coil Wickelanleitung - Watte trennen.
Klick macht groß 🙂

Den kleinen Strang schlingst Du um die Freistrecke einmal komplett rum:

Twisted Coil Wickelanleitung - Freistrecke mit Watte umwickeln.

Den kleinen Strang kannst Du nun zB unter die Hauptwatte legen, je nach Aufbau des Decks, Hauptsache er ist „stramm“, so das die Watte um die Freistrecke dicht anliegt und nicht von ihr absteht. Auch dann noch wenn an der Coil spĂ€ter die Post abgeht…



Twisted Coil Wickelanleitung - Freistrecke, Watte unterlegen.Twisted Coil Wickelanleitung - Fertig.

Ergebnis: Legga Geschmack. 🙂

Ich empfehle Dir wie beschrieben vorzugehen und Watte direkt aus dem Docht zu verwenden. Wenn Du stattdessen nachtrĂ€glich lose Watte an die Freistrecken „dranklatscht“ kann sie sich durch die „Dauerexplosionen“ der Coil lockern – und in open draw Verdampfern sogar in die Lunge gesogen werden.

Schau in die Dampfer-Tools. 🙂

Widerstand anpassen

Das Thema „Ohm“ ist bei geregelten AkkutrĂ€gern nicht von Interesse – die Dampfleistung ist vom Widerstand nicht abhĂ€ngig, auch wenn viele Dampfer unwissenderweise anderes glauben & behaupten…
Ausnahme: Man möchte mit sehr hoher Watt-Leistung feuern können, dann darf der Widerstand nicht zu hoch sein. Bei welcher Leistung er wie hoch sein darf, kannst Du bei den Formeln nachschauen:
Ich möchte mit X Watt dampfen. Wieviel Ohm darf meine Wicklung dann höchstens haben?

Bei mechanischen AkkutrÀgern hingegen ist die Watt-Leistung, und somit auch die Dampfleistung, unmittelbar vom Widerstand der Wicklung abhÀngig.

Mit Parallel / Twisted Coils hat man eine extrem hohe Anpassbarkeit des Widerstands, einfach indem man die Anzahl der EinzeldrÀhte und die GesamtlÀnge der Wicklung variiert. Es kann am Anfang etwas verwirrend sein wie die Eigenschaften einer Wicklung zusammenhÀngen, selbst wenn man mit einem Coil Rechner arbeitet, der einem alles automatisch anzeigt.

Die folgende ErklĂ€rung dient nur zum grundsĂ€tzlichem VerstĂ€ndnis. Ich persönlich berechne gar nichts und nutze den Rechner „Steam Engine“, der es mir erlaubt mit wenigen Klicks die Anzahl und Dicke der EinzeldrĂ€hte zu verĂ€ndern, so das ich meine Vorstellungen von Widerstand, OberflĂ€che und Windungszahl in Einklang bringen kann: Steam Engine Anleitung

Widerstand & Parallel / Twisted


FĂŒr den Widerstand (Ω) gilt ganz grundsĂ€tzlich

  • Draht kĂŒrzer: weniger Ω
    • Weniger Windungen = Draht kĂŒrzer
    • Wicklungsdurchmesser kleiner, bei gleicher Windungszahl = Draht kĂŒrzer
  • Draht dicker: weniger Ω
    • Mehrere DrĂ€hte parallel / twisted = Gesamtdraht dicker
  • Drahtmaterial: Kanthal hat zB mehr Widerstand als Edelstahl.

Wie kann man mit Parallel / Twisted den Widerstand beeinflussen?

Nehmen wir mal beispielsweise an wir hÀtten einen Draht von 80 mm LÀnge, 4 Ohm, und 50mm2 OberflÀche:

----------------
(4 Ohm, 50mm2)

Wir legen zwei dieser DrĂ€hte parallel, haben dadurch die doppelte QuerschnittsflĂ€che („Dicke“), halbieren damit den Widerstand auf 2 Ohm, und verdoppeln die OberflĂ€che:
----------------
----------------
(2 Ohm, 100mm2)

Die OberflĂ€che gefĂ€llt uns mal so, da wollen wir nichts mehr dran Ă€ndern. Aber wir tun mal so als ob wir mechanisch dampfen wollen und deshalb den Widerstand deutlich Ă€ndern mĂŒssen.
Also schneiden wir die DrÀhte einmal in der Mitte durch.
Durch die halbe LĂ€nge haben wir nun statt 4 Ohm fĂŒr jeden Einzeldraht nur noch den halben Widerstand, 2 Ohm fĂŒr jeden einzelnen Draht.
Und nun nehmen wir diese vier DrĂ€hte auch noch parallel…
--------
--------
--------
--------
(0,5 Ohm, 100mm2)
…und vierteln damit den Widerstand, denn vier parallele 2 Ohm-DrĂ€hte ergeben 0,5 Ohm.
Hingegen sind Drahtmasse und OberflÀche (100mm2) genau gleich geblieben, weil wir ja nur was durchgeschnibbelt und anders hingelegt haben.
Und weil die DrĂ€hte nur noch halb so lang sind, halbiert sich auch die Windungszahl der Wicklung, aber die finale Breite der Wicklung wird wiederum gleich sein, weil 4 parallele DrĂ€hte doppelt so breit wie 2 parallele DrĂ€hte sind. Auch verdrillt wĂŒrde es noch Ă€hnlich breit sein.

Widerstand & Drill-Grad

Man kann den Widerstand auch sehr stark ĂŒber den Grad der Verdrillung beeinflussen. StĂ€rkeres Verdrillen bewirkt das die DrĂ€hte mehr Strecke auf gleicher WicklungslĂ€nge machen = mehr Ohm

  • Beispiel, immer die gleichen DrĂ€hte, und 4,5 Windungen:
    • 0,215 Ohm SE: Parallel gewickelt (Twist pitch = 0,0)
    • 0,253 Ohm SE: Schwach verdrillt (Twist pitch = 2,0)
    • 0,316 Ohm SE: Normal verdrillt (Twist pitch = 0,50)
    • 0,373 Ohm SE: Stark verdrillt (Twist pitch = 0,35)

Zusammenfassung

Der Widerstand lĂ€sst sich anpassen…

  • Durch hinzufĂŒgen / wegnehmen von EinzeldrĂ€hten.
  • Durch die Dicke der EinzeldrĂ€hte.
  • Durch die DrahtlĂ€nge.
  • Durch den Durchmesser der Wickelhilfe (was bei gleicher Windungszahl die DrahtlĂ€nge verĂ€ndert).
  • Durch das Drahtmaterial.
  • Durch den Grad der Verdrillung.

Es wÀren auch wilde Kombinationen aus verschieden dicken DrÀhten, oder sogar unterschiedlichen Materialien möglich. Gebraucht habe ich persönlich das noch nie, aber so könntest Du es berechnen: Welchen Gesamtwiderstand erhalte ich bei parallelen Coils oder DrÀhten?

Fazit

Twisted Coils Wickelanleitung - Drill 93OberflĂ€che, das sei gesagt, ist kein Allheilmittel. Man kann zuviel davon haben, der Geschmack wird dann wieder flacher. Es muss einigermaßen zur Watt-Leistung passen.

  • Grobe Orientierung fĂŒr die OberflĂ€che:
    • Pro 10 Watt ca. 50mm2 OberflĂ€che.

Wieviel Watt wiederum in einem Verdampfer sinnvoll nutzbar sind, hÀngt hauptsÀchlich vom Luftdurchsatz des Verdampfers ab, dann von der persönlichen Zugtechnik-/geschwindigkeit, sowie dem persönlichen Geschmacksempfinden.

  • Grobe Orientierung fĂŒr die Leistung
    • MTL: 7-15 Watt
    • Restriktives DTL: 7-15 Watt
    • Mittleres DTL: 10-20 Watt
    • Offenes DTL: 15-40 Watt
    • Open Draw: 20-80 Watt

Twisted Coils sind nicht unbedingt etwas fĂŒr AnfĂ€nger. Man braucht etwas Wickelerfahrung, und ggf. die Bereitschaft zu ĂŒben falls es nicht gleich bei den ersten Versuchen klappt. Die Belohnung sind Ă€ußerst agile, wohlschmeckende, und breitbandige Coils. Fange am besten mit 2x 0,20er DrĂ€hten an, da kann nicht soviel schief gehen.

Ich nutze gern die beiden fertigen Drill-DrĂ€hte 3x 0,16 und 4x 0,16 von FastTech. Das sind von Haus prima MTL-DrĂ€hte fĂŒr 6 – 20 Watt. Deutlich mehr Leistung geht aber natĂŒrlich auch. Ich hab den 3x auch schon parallel gewickelt und mit 40 Watt gedampft, und kokeln wollte er erst bei 75 Watt… (siehe Skyhook-Test).

Anerkennung

Wenn ich dir mit diesem Beitrag helfen konnte, wĂŒrde ich mich ĂŒber eine kleine Anerkennung freuen. Ich wĂŒrde dann sogar mit den Armen rudern – und ich rudere nicht leichtfertig mit den Armen! 😉

Teilen

Teile diesen Beitrag in Foren / im Web.
…oder auf Facebook / Twitter:

Benachrichtigung

Abonniere meine Facebook-Seite
Folge mir auf Twitter
Per Email

BeitrÀge Finden

Links & Kommentare

  • Wickelzubehör
    • Meine Lieblingsverdampfer
      • AM|EB|FT   FĂŒr MTL
      • AM|EB|FT   FĂŒr DTL
    • AM|EB|FT   Watte
    • AM|EB|FT   Werkzeugsets
    • AM|EB|FT   Einsteiger-Draht
    • AM|EB|FT   Twisted-Draht
    • AM|EB|FT  Wickelstation mit AusglĂŒhfunktion
    • AM|EB|FT   Schraubendreherset
    • AM|EB|FT   Messschieber
    • AM|EB|FT   Taschen
    • Mehr: Dampfer Zubehör

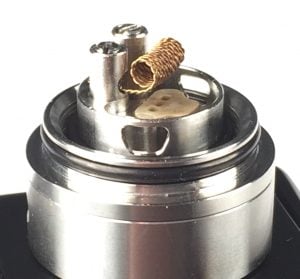

Twisted Coils Wickelanleitung - Drill 30
